Gyors összeszerelés, olyan erős, mint egy hegesztett öv.
A 2014-es első szabadalom óta folyamatosan fejlesztjük az ERO Joint® HP-t.
Új változatokat hoztunk létre: poliamidszövettel, antisztatikus szövettel, integrált vezetéssel, valamint egy változatot az élelmiszeripar számára.
És szerszámokat is létrehoztunk, hogy megkönnyítsük az összeszerelést.
Ehhez az új változathoz ismét optimalizáltuk a tengelyeket, módosítottuk a szerelőfogak alakját, a minőség javítása érdekében optimalizáltuk a teljes gyártási folyamatot, a szélességvágás javítása érdekében kábelugratókat hoztunk létre, és mindenekelőtt az eredeti kábeleket Zylon®-ra (a legnagyobb szakító- és hajlítási teljesítményű polimerszálra) cseréljük.
Működési adatok
Gyártási szabvány: Világosszürke 90 shore A poliuretán
Kábelek: Minden fogban egy polimer kábel van a rúd köré tekerve
Szalagszélesség: 6-tól 1800 mm-ig minden szélességben
| Pitch | 8M | T10 | AT10 | H | 14M | T20 | AT20 | AT5 | T5 |
|---|---|---|---|---|---|---|---|---|---|
| Version | v1 | Zylon | Zylon | v1 | v1 | v1 | Zylon | v1 | v1 |
| Min. pulley Ø (mm) | 51 | 44 | 47 | 56 | 124 | 95 | 115 | 23 | 16 |
| Min. pulley Ø (tooth) | 120 | 80 | 120 | 79 | 200 | 120 | 180 | 60 | 30 |
| Permissible tension force ERO Joint HP (N/25mm) | 1871 | 1202 | 2213 | 970 | 1900 | 1900 | 3456 | 970 | 687 |
| Permissible tension force for aramid belts | 1313 | 798 | 1313 | 810 | 1136 | 1313 | 1313 | 908 | 687 |
| Permissible tension force steel belts | 1871 | 954 | 1871 | 970 | 2578 | 1871 | 2930 | 880 | 420 |
| Maximum plate width (except food) (mm) | 150 | 300 | 300 | 150 | 150 | 150 | 300 | 100 | 100 |
ERO Joint® HP Zylon® kábel
Zylon kábellel kapható osztás: T10 - AT10 - AT10V - AT20
- A szakító modulus magasabb, mint a szén-dioxidé, és 3x nagyobb, mint korábban
- A szakítószilárdság 80%-kal nagyobb, mint a szénszálé és a korábbi szálé
- Nincs kúszás (a korábbi szálnak 4x kisebb volt a kúszása, mint a kevlárnak)
- 30%-kal nagyobb tapadás a PU ERO Joint® HP-nél
Fogszélesség :
2,273 mm-től 1,785 mm-ig
| 1.785 | 2.273 | |
|---|---|---|
| 16 | 9 | 7 |
| 25 | 14 | 11 |
| 32 | 18 | 14 |
| 50 | 28 | 22 |
| 75 | 42 | 33 |
| 100 | 56 | 44 |
Zylon

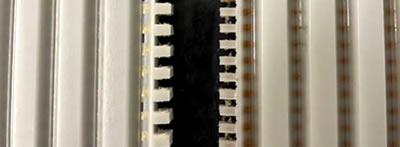

régi verzió VS új verzió
Rudak :
2 mm-től 1,6 mm-ig
65 mm hosszú, megmunkált egyenes rudak
(szalagszélességre is szállítható)
Vágási vonalak :
16, 25, 32, 50, 100,..
Penész :
150 (vagy 200) - 300 mm
Új PU fröccsöntési eljárás → jobb minőség
Előnyök
Az ERO Joint HP® ultragyors összeszereléssel helyettesíti a hegesztett hevedereket.
A Zylon változat még hatékonyabb, nagyobb terhelés alatt is stabilabb és tartósabb.
Az ERO Joint® HP egy szabadalmaztatott mechanikus illesztési megoldás poliuretán szíjakhoz. Egyetlen rozsdamentes acélrúddal ellátott csuklótüskét használnak a szíj lezárására.
Az ERO Joint® HP 100 és 300 mm közötti szélességű lapokban készül, amelyeket szélességre vágnak, majd az alapszíjhoz hegesztik.
Az övek acél, aramid, HF vagy rozsdamentes acél zsinórral, mindenféle bevonattal, megmunkálással és vezető rendszerrel készülhetnek.
A megengedett szakítóerő és az élettartam hasonló a hegesztett szíjakéhoz.
Kész öveket tudunk gyártani, és olyan lemezeket tudunk szállítani, amelyek bármilyen márkájú poliuretán övekhez hegeszthetők (az övekkel azonos olvasztási paraméterekkel).
Alternatívák
Spirális kötések
A mechanikus spirális kötések ugyanolyan könnyen összeszerelhetők, mint az ERO Joint® HP kötések, de mechanikai szilárdságuk nagyon alacsony.
Pin Joint
A Pin Joint mechanikus kötőrendszert nehezebb összeszerelni, mint az ERO Joint® HP kötést.
A mechanikai szilárdság is alacsonyabb, mint az ERO Joint® HP kötésé.
