Poly Chain® Carbon™ Volt®, a tökéletes szinkronszíj
+
az ERO Joint® mechanikus szerelési megoldás
=
Poly Chain® Carbon™ Volt® ERO Joint®, a végső mechanikusan összeszerelt erőátviteli szíj
Kizárólag a Gates és a Tanals számára
Az egyetlen mechanikusan összeállított erőátviteli szíj
A Tanals által kifejlesztett ERO Joint® összeszerelési megoldások lehetővé teszik a szíjak helyszíni összeszerelését a szíjtárcsák és csapok szétszerelése nélkül, a hajtás meglazítása nélkül. A Tanals által kizárólag a Poly Chain® Carbon™ Volt® hajtásban, a Gates számára és a Gates-szel közösen kifejlesztett ERO Joint® és ERO joint® Ultimate megoldások kényelmes, gyors és egyedülálló hajtásszíj-összeszerelési megoldásokat kínálnak.
Az illesztések ujjbevágott formáit a Poly Chain® Carbon™ Volt® szakító- és fáradási szilárdság maximalizálása érdekében optimalizálták.
A Gates ereje a Tanals kreativitásával kombinálva.
A Poly Chain® GT Carbon™ Volt® kiemelkedő mechanikai jellemzői az innovatív, szabadalmaztatott ERO Joint® Ultimate megoldással kombinálva az egyetlen mechanikusan összeállított erőátviteli szíjmegoldást nyújtják, amely teljesítményben vetekszik a konkurens végtelenített szíjakkal.
Tartós megoldás, amely bármely neoprén szíj helyettesítésére alkalmas.
(Hibakeresés céljából HTD szíjtárcsákra is felszerelhető).

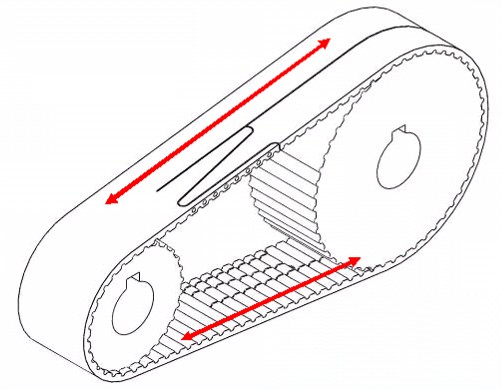

Poly Chain GT Carbon GT Carbon ERO Ultimate 3D ízület
Mindig ½ folytonos szál: Az illesztések nem közvetítenek erőt, mechanikai szilárdsága feleakkora, mint a Poly Chain® Carbon™ Volt® (Tanals szabadalom)
A Poly Chain® Carbon™ Volt® ERO Joint® Ultimate és a Poly Chain® Carbon™ Volt® szíjakhoz tartozó szíjtárcsák átmérője megegyezik.
- Bármilyen hosszúságban gyártható, hogy minden létesítményhez megfeleljen
- 20 mm-nél nagyobb vagy azzal megegyező szélességben gyártható
- Csavarokkal és rudakkal kompatibilis (M2 8 m esetén, M3 14 m esetén)

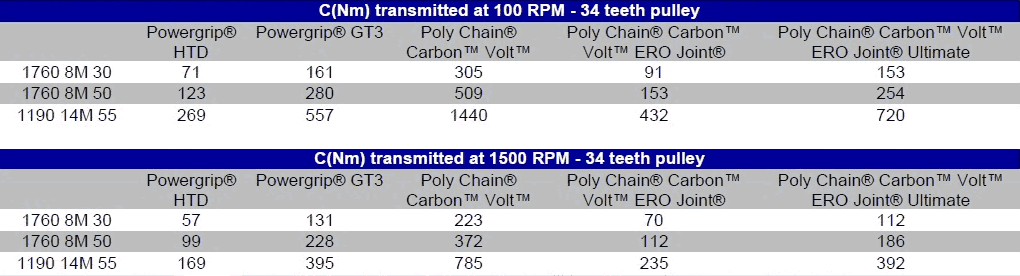

Az átvihető nyomatékok összehasonlítása (nm-ben)
Termelékenységnövekedés
Csökkentett összeszerelési idők az autóipari gyártósorokon:
2 óráról 15 percre
Összeszerelő szerszámok (opcionális)
Bár a szíjak összeszerelése speciális szerszámok nélkül is lehetséges, javasoljuk, hogy a szerelés megkönnyítése és az állásidő további csökkentése érdekében használja szerszámainkat.
Az átviteli adatok összehasonlítása
Elméleti számítások azonos élettartamra, a DesignFlex® adatok és a Gates USA ERO Joint® megoldásokon végzett tesztjei alapján. A Powergrip® HTD szíjak elvileg helyettesíthetők Poly Chain® Carbon Volt ERO Joint® -gal.
A Powergrip® GT3 szíjak helyettesíthetők Poly Chain Carbon Volt ERO Joint Ultimate szíjakkal.
Összeszerelés szerszámmal
A Poly Chain® Carbon™ Volt® a Gates Corporation(www.gates.com) bejegyzett védjegye
Előnyök
Gyors beszerelés a gép szétszerelése nélkül (burkolatok, szíjtárcsák, tengelyek, feszítők stb.)
Ezek a szíjak szabadalmaztatott antisztatikus szálakból készülnek, amelyek biztonságosan továbbítják a statikus elektromosságot a szénszálas húzószálakra. Nagy mechanikai szilárdság a hosszú távú hibaelhárítás érdekében.
A Poly Chain® Carbon™ Volt® ERO Joint® szíj a Poly Chain® Carbon™ Volt® 30%-kal nagyobb teljesítményt továbbít, mint egy hagyományos gumiheveder. A Poly Chain® Carbon™ Volt® ERO Joint® Ultimate szíj a Poly Chain® Carbon™ Volt® teljesítményének felét továbbítja, jóval többet, mint a legtöbb szinkronszíj.
Az opcionális szerszámkészlet egyszerű szerelést és valódi időmegtakarítást kínál.
