Poly Chain® Carbon™ Volt®, la Cinghie sincrone di ultima generazione
+
la soluzione di assemblaggio meccanico ERO Joint®
=

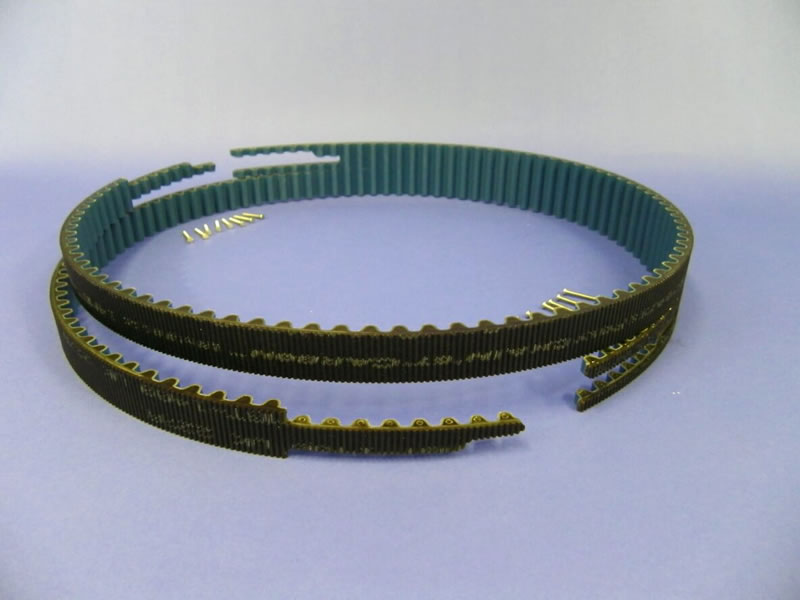

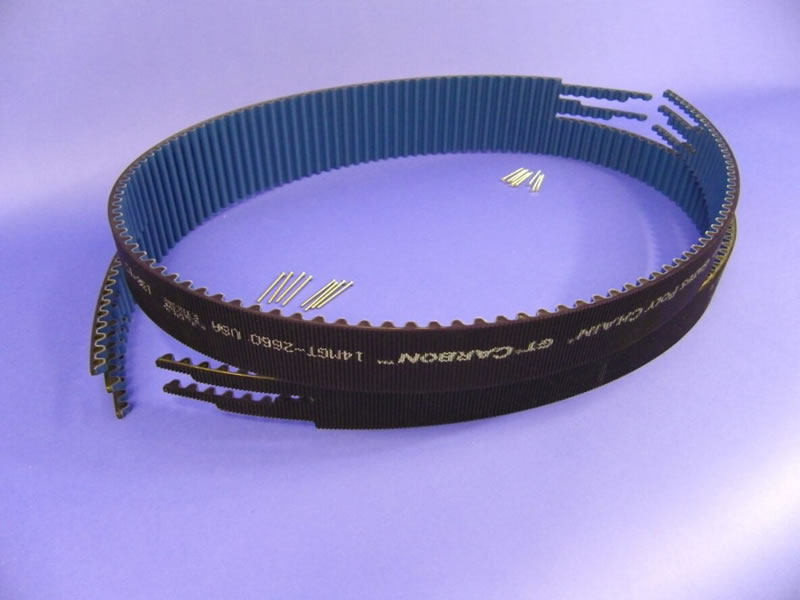

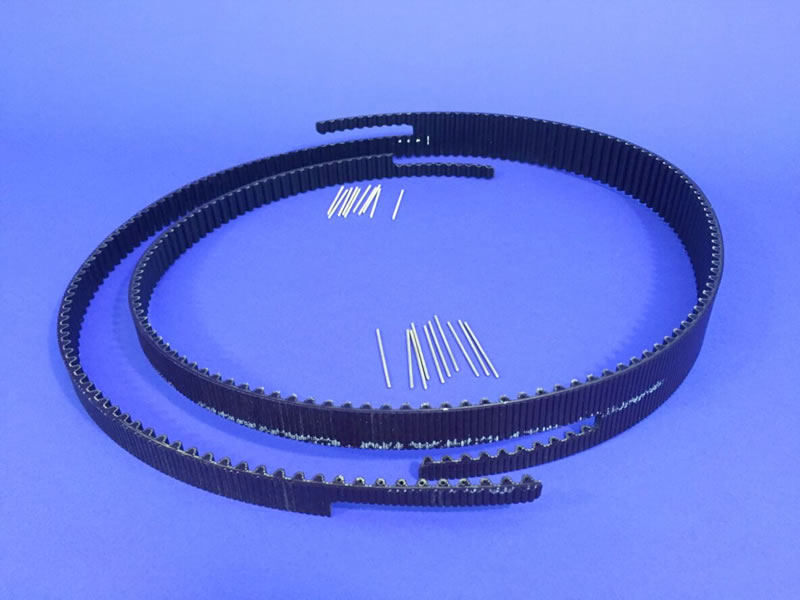

Poly Chain® Carbon™ Volt® ERO Joint®, la cinghia di trasmissione meccanica di ultima generazione
Esclusiva di Gates e Tanals
L'unica cinghia di trasmissione di potenza assemblata meccanicamente
Le soluzioni di assemblaggio ERO Joint® sviluppate da Tanals consentono di assemblare le cinghie in loco, senza smontare pulegge e perni e senza allentare la trasmissione. Le soluzioni ERO Joint® ed ERO joint® Ultimate, sviluppate da Tanals esclusivamente su Poly Chain® Carbon™ Volt®, per e con Gates, offrono soluzioni di assemblaggio della cinghia di trasmissione comode, veloci e uniche.

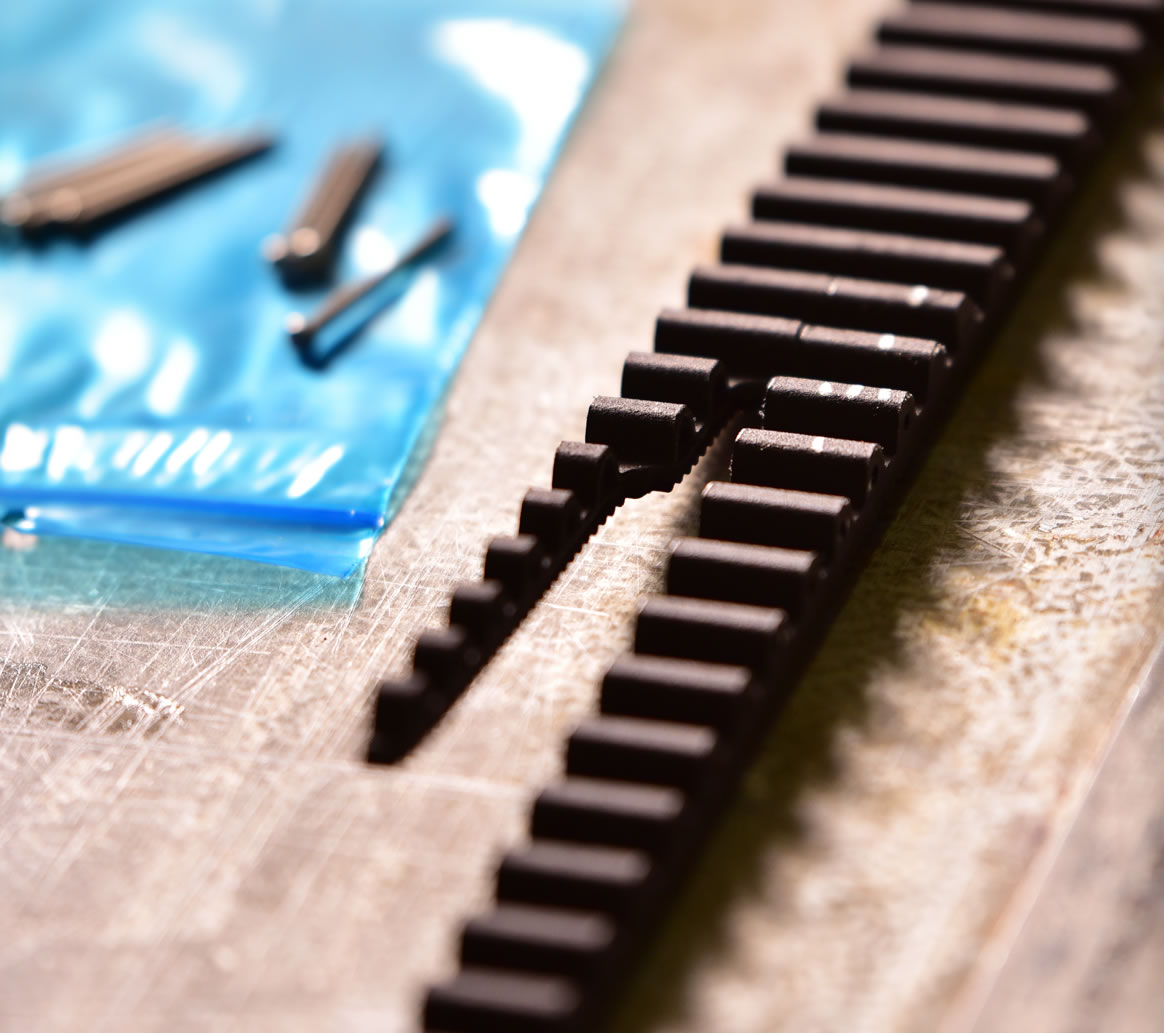

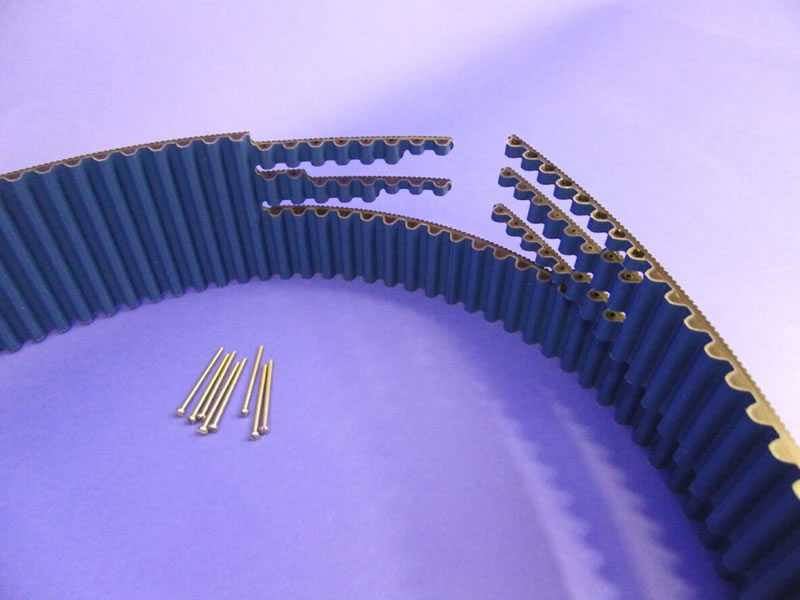

Le forme di taglio delle giunzioni sono state ottimizzate per massimizzare la resistenza alla trazione e alla fatica di Poly Chain® Carbon™ Volt®.
La potenza di Gates unita alla creatività di Tanals.
Le eccezionali caratteristiche meccaniche di Poly Chain® GT Carbon™ Volt®, combinate con l'innovativa soluzione brevettata ERO Joint® Ultimate, le offrono l'unica soluzione di cinghia di trasmissione di potenza assemblata meccanicamente in grado di rivaleggiare con tutte le cinghie senza fine concorrenti in termini di prestazioni.
Una soluzione durevole che può sostituire qualsiasi cinghia in neoprene.
(Può essere montata sulle pulegge HTD per la risoluzione dei problemi).

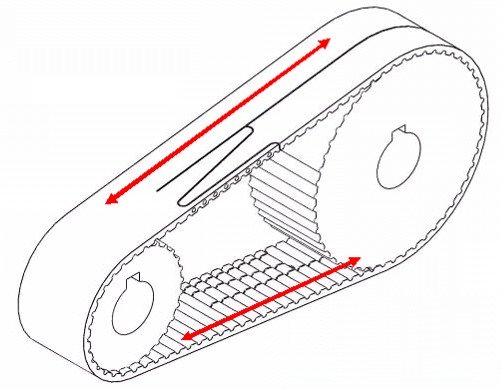

Catena Poly GT Carbon ERO Ultimate 3D Joint
Sempre ½ filo continuo: i giunti non trasmettono la forza, la resistenza meccanica è pari alla metà di quella di una Poly Chain® Carbon™ Volt® (brevetto Tanals)
I diametri delle pulegge per le cinghie Poly Chain® Carbon™ Volt® ERO Joint® Ultimate e Poly Chain® Carbon™ Volt® sono identici.
- Possono essere prodotte in qualsiasi lunghezza per adattarsi a tutte le installazioni
- Può essere prodotto in qualsiasi larghezza maggiore o uguale a 20 mm
- Compatibile con viti e barre (M2 per 8m, M3 per 14M)

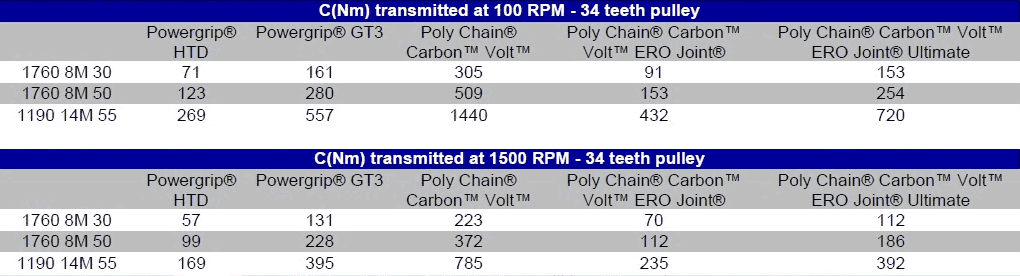

Confronto delle coppie trasmissibili (in nm)
Guadagni di produttività
Riduzione dei tempi di assemblaggio sulle linee di produzione automobilistiche:
da 2 ore a 15 minuti
Utensili di assemblaggio (opzionali)
Sebbene sia possibile assemblare i nastri senza utensili speciali, le consigliamo di utilizzare i nostri utensili per facilitare l'assemblaggio e ridurre ulteriormente i tempi di fermo.
Confronto dei dati di trasmissione
Calcoli teorici per una durata identica, basati sui dati di DesignFlex® e sui test di Gates USA sulle soluzioni ERO Joint®. In linea di principio, le cinghie Powergrip® HTD possono essere sostituite da Poly Chain® Carbon Volt ERO Joint®.
Le cinghie Powergrip® GT3 possono essere sostituite da Poly Chain Carbon Volt ERO Joint Ultimate.

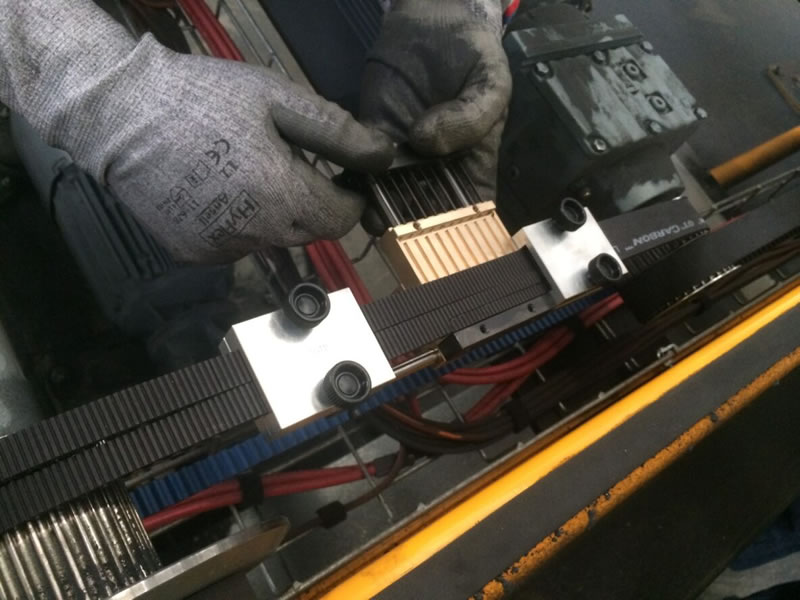

Montaggio con utensili
Poly Chain® Carbon™ Volt® è un marchio registrato di Gates Corporation(www.gates.com)
Vantaggi

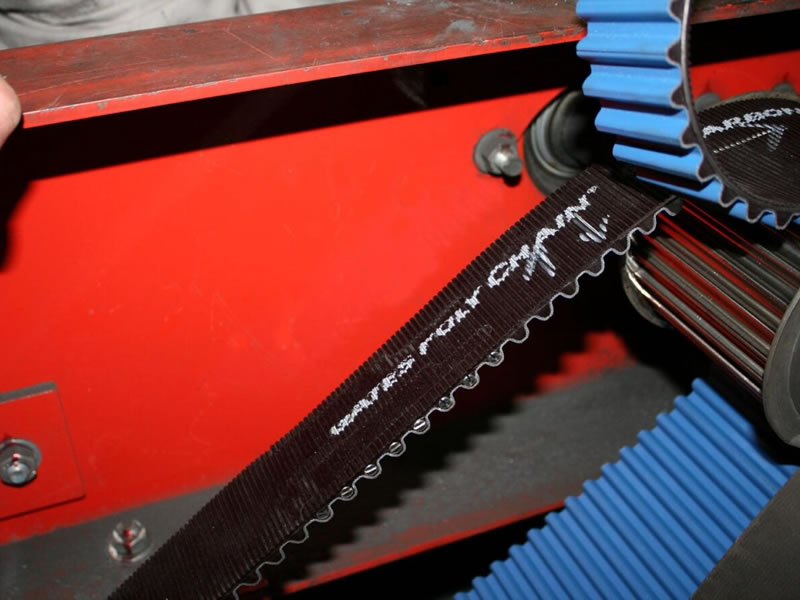

Installazione rapida senza smontare la macchina (coperchi, pulegge, assi, tenditori, ecc.)
Questi nastri sono realizzati con fibre antistatiche brevettate che trasferiscono in modo sicuro l'elettricità statica ai cavi di trazione in carbonio. Elevata resistenza meccanica per una risoluzione dei problemi di lunga durata.
La cinghia Poly Chain® Carbon™ Volt® ERO Joint® trasmette il 30% della potenza di una Poly Chain® Carbon™ Volt®, più di una cinghia in gomma standard. La cinghia Poly Chain® Carbon™ Volt® ERO Joint® Ultimate trasmette la metà della potenza di una Poly Chain® Carbon™ Volt®, molto più della maggior parte delle cinghie sincrone.
Un kit di attrezzi opzionale offre facilità di montaggio e un reale risparmio di tempo.
