2017'den beri "Kayış Zinciri" projesi üzerinde çalışıyoruz: kayışların avantajlarını (temizlik, sessizlik ve boyutsal kararlılık) zincirlerin avantajlarıyla (açık montaj, bölümleri birleştirerek herhangi bir uzunlukta yapma imkanı) birleştiren hibrit bir kayış.
Çeşitli patentleri kaydettikten ve ideal şekilde konumlandırılmış ve gerilmiş sürekli kordonlarla her uzunlukta kayış üretmemizi sağlayan özellikle karmaşık bir üretim sürecini mükemmelleştirdikten sonra, 2024'ün sonunda 14M'de ERO Joint® B1 'i piyasaya sürüyoruz. Bunu 2025 yılında 8M versiyonu takip edecek.
ERO Joint® HP'nin tamamen Tanals tarafından üretilen bu "iletim" versiyonu, sürekli kordonlar kullanılarak nihai uzunluğa kadar üretilmektedir. Bir makinenin onarılması gerektiğinde herhangi bir standart tahrik kayışı için hızlı bir yedek olarak kullanılabilir. ERO Joint® B1, zincir gibi monte edilebilen bir kayıştır. Uzunluk sınırı olmaksızın, istenen uzunlukta bir kayış elde etmek için birkaç bölümü birleştirmek mümkündür.

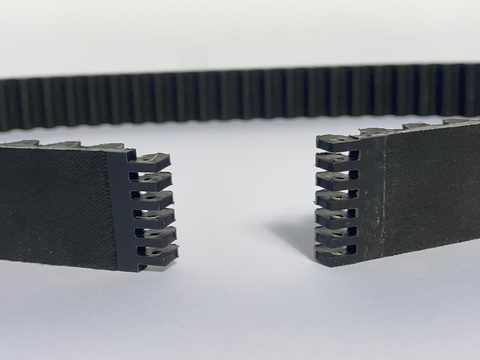

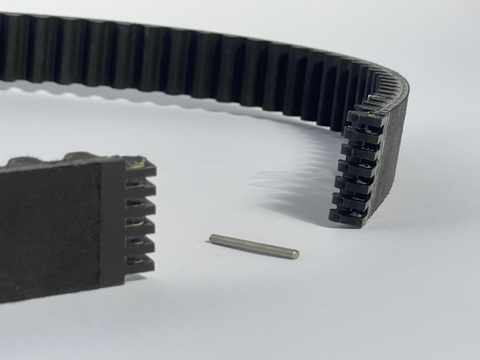

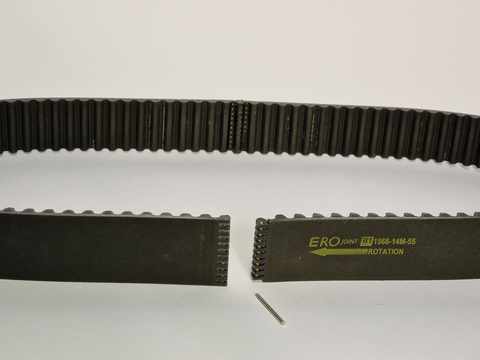

ERO Joint® B1 'in 14M versiyonu yaklaşık on farklı uzunlukta mevcuttur. Bu temel uzunlukları birleştirerek tüm ürün yelpazesi bir araya getirilebilir. ERO Joint® B1, plastik bir pimle birleştirilen kapalı manşonlar şeklinde stoklanmaktadır. Bu manşonlar herhangi bir bant kesme makinesinde gerekli genişlikte kesilebilir. Plastik pim çıkarıldıktan sonra açık bir kayış elde edilir. Gerekirse, uzun bir kayış oluşturmak için aynı genişlikte birkaç bölüm birleştirilebilir.
ERO Joint® B1, HTD kasnaklar ve eğri dişli kasnaklar ( Poly Chain® modelleri gibi) ile uyumludur.
Arıza sonrası hızlı yeniden başlatma
HTD veya Poly Chain® kasnaklar
Sürekli kablolar
Teknik Özellikler
Mevcut genişlikler
(7,5 mm'den 255 mm'ye kadar)
Mevcut sahalar
14M - 8M
Yüksek performanslı versiyon
Özel uygulamalar için Zylon® kablolar ile (uzama olmadan daha fazla sertlik)
Tak ve çalıştır kayışı
Tek elle şaft yerleştirme(Aşağıdaki videoya bakın)
Uygulama alanları ERO Joint® B1
Uygulama alanları çok geniştir. ERO Joint® B1, hat duruşlarının maliyetli olduğu sürekli üretimde kullanışlıdır. Ayrıca uzun süreli duruşlar ürünün donmasına veya kullanılamaz hale gelmesine neden olabiliyorsa veya yüksek temizlik maliyetleri oluşturuyorsa.
Özellikle kapakların veya eksenlerin sökülmesi gerekiyorsa, erişim zorsa ve sonsuz bir kayışın değiştirilmesi uzun ve maliyetliyse.
Bu tür üretim aşağıdaki sektörlerde bulunur ve ERO Joint® B1 hat durmalarının maliyetini azaltarak gerçek bir katkı sağlar:
- Otomotiv endüstrisi, özellikle kızaklı konveyörlerde
- Kablo üretimi
- Hijyen ürünleri üretimi (bebek bezleri, dokumasız kumaşlar, vb.)
- Mobilya üretimi
- Cam üretimi
- Montaj makineleri (özellikle karuseller)
- Şişeleme makineleri
- Mikserler ve karıştırıcılar
- Kimya endüstrisi
- Robotlar
- Kağıt endüstrisi
- Karton
- Paketleme Makineleri
Azaltılmış stok
Daha fazla duyarlılık
Stokta sadece 10 uzunluk bulunurken, her uzunlukta üretilebilir.
| ERO Joint B1 standards | 14M length | Teeth | Combinations | Reference |
|---|---|---|---|---|
| X | 560 | 40 | 560 | 560-14M |
| X | 630 | 45 | 630 | 630-14M |
| X | 700 | 50 | 700 | 700-14M |
| X | 784 | 56 | 784 | 784-14M |
| X | 826 | 59 | 826 | 826-14M |
| X | 924 | 66 | 924 | 924-14M |
| X | 966 | 69 | 966 | 966-14M |
| X | 994 | 71 | 994 | 994-14M |
| X | 1092 | 78 | 1092 | 1092-14M |
| X | 1120 | 80 | 1120 | 1120-14M |
| 1190 | 85 | 630+560 | 1190-14M | |
| 1260 | 90 | 700+560 | 1260-14M | |
| 1400 | 100 | 700+700 | 1400-14M | |
| 1568 | 112 | 784+784 | 1568-14M | |
| 1610 | 115 | 826+784 | 1610-14M | |
| 1750 | 125 | 1120+630 | 1750-14M | |
| 1778 | 127 | 994+784 | 1778-14M | |
| 1890 | 135 | 966+924 | 1890-14M | |
| 1960 | 140 | 994+966 | 1960-14M | |
| 2100 | 150 | 700+700+700 | 2100-14M | |
| 2240 | 160 | 1120+1120 | 2240-14M | |
| 2310 | 165 | 1120+630+560 | 2310-14M | |
| 2450 | 175 | 1120+700+630 | 2450-14M | |
| 2520 | 180 | 1120+700+700 | 2520-14M | |
| 2590 | 185 | 994+966+630 | 2590-14M | |
| 2730 | 195 | 1120+826+784 | 2730-14M | |
| 2800 | 200 | 1120+1120+560 | 2800-14M | |
| 2828 | 202 | 1120+924+784 | 2828-14M | |
| 3136 | 224 | 1120+1092+924 | 3136-14M | |
| 3150 | 225 | 1092+1092+966 | 3150-14M | |
| 3304 | 236 | 1120+1092+1092 | 3304-14M | |
| 3360 | 240 | 1120+1120+1120 | 3360-14M | |
| 3500 | 250 | 1120+1120+700+560 | 3500-14M | |
| 3850 | 275 | 1120+1120+826+784 | 3850-14M | |
| 3920 | 280 | 1120+1120+1120+560 | 3920-14M | |
| 4004 | 286 | 1120+1092+1092+700 | 4004-14M | |
| 4326 | 309 | 1120+1120+1120+966 | 4326-14M | |
| 4410 | 315 | 1120+1120+826+784+560 | 4410-14M | |
