Mechanikus rögzítési rendszer széles vezérműszíjakhoz
(új csatlakozási technológia)
Az ERO Joint® WT mechanikus rögzítési rendszer a széles szíjakra jellemző: a rögzítőcsapok a szíj hátulján helyezkednek el, így a fogak megmunkálására nincs lehetőség. Műanyag csapok is felszerelhetők.
Az ERO Joint® mechanikus kötés minimum 100 mm szélességtől maximum 1800 mm szélességig készíthető.
Az ERO Joint® WT csukló kompatibilis minden típusú bevonattal (Supergrip, Linatex, PU, Sylomer stb.) és minden típusú vezetővel.

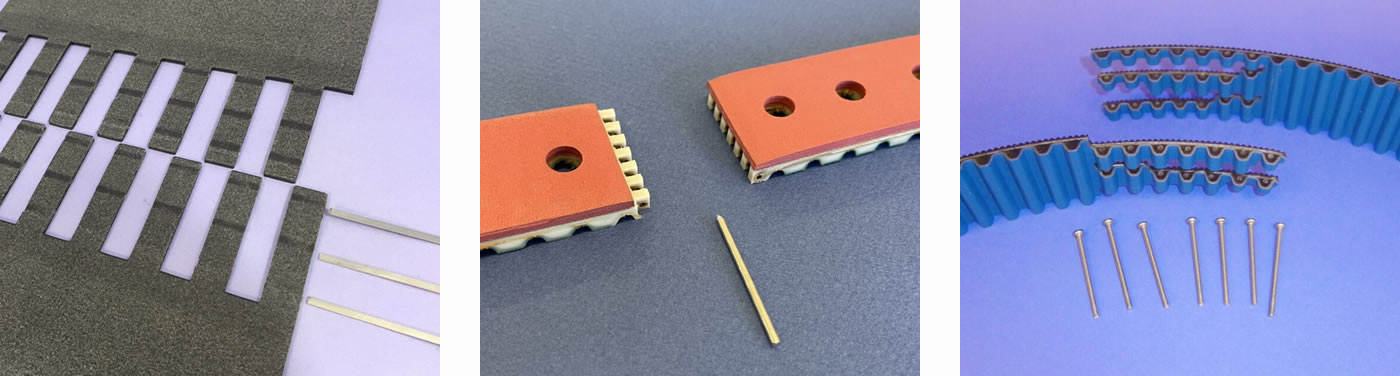

| ERO Joint® WT | ERO Joint® HP | ERO Joint® (standard) | |
|---|---|---|---|
| WT - Wide Timing | HP = Hinge Pin | Like the Pin Joint/Lock system | |
| Pitch | WT10 - WH | T10 - AT10 - H - T20 - AT20 - 8M - 14M | T10 - AT10 - 8M - 14M |
| Width | 150mm to 1828mm | 10 mm to 450mm | 16mm to 100mm |
| Permissible tensile force | 400N for 150mm width (customer data) | Like welded belts (1170N/25mm T10) (1871N / 25mm AT10) | Very low (300N / 25mm T10) (300N / 25mm AT10) |
| Principle | 3 flat pins | 1 hinge pin | 8 to 10 pins |
Gyors és egyszerű összeszerelés
Ennek az új mechanikus zárórendszernek köszönhetően a karbantartási idők csökkentésével optimalizálhatók a termelés leállásai.
- Az ajánlott minimális csigaátmérő 50 mm.
- Az ERO Joint® WT mechanikus kötés kompatibilis a szállítószalag-leválasztókkal.
- Az ERO Joint® WT mechanikus rögzítő rendszerek tartós megoldások.
- Az ERO Joint® WT alakja a mechanikai szilárdság növelése érdekében alakítható.
- Az ERO Joint® WT az egyetlen mechanikus rögzítési megoldás széles futószalagokhoz.
- A széles szíjakhoz való ERO Joint® WT csatlakozásokat szabadalmaztatott eljárással szereljük össze a gyártóműhelyünkben, és a kívánt hosszúságra gyártjuk le.
