Sistema de fixação mecânica para correias de distribuição largas
(uma nova tecnologia de união)

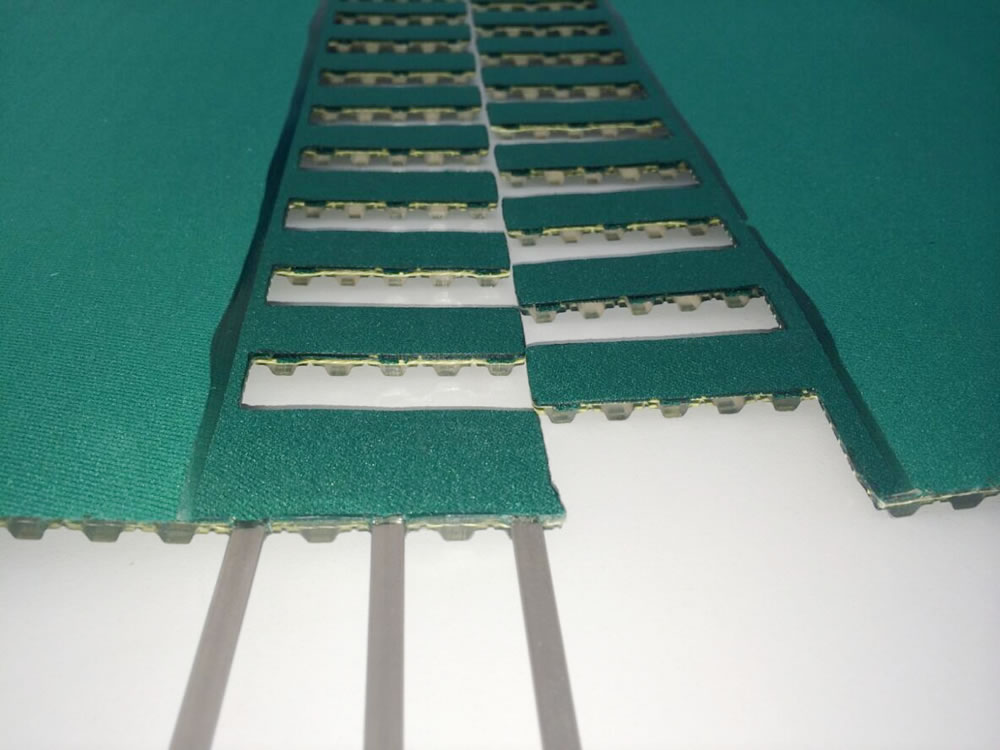

O sistema de fixação mecânica ERO Joint® WT é específico para correias largas: os pinos de fixação estão localizados na parte de trás da correia, deixando a possibilidade de maquinar os dentes. Os pinos de plástico também podem ser instalados.
A junta mecânica ERO Joint® pode ser efectuada a partir de uma largura mínima de 100mm até uma largura máxima de 1800mm.
A junta ERO Joint® WT é compatível com todos os tipos de revestimento (Supergrip, Linatex, PU, Sylomer, etc.) e todos os tipos de guia.

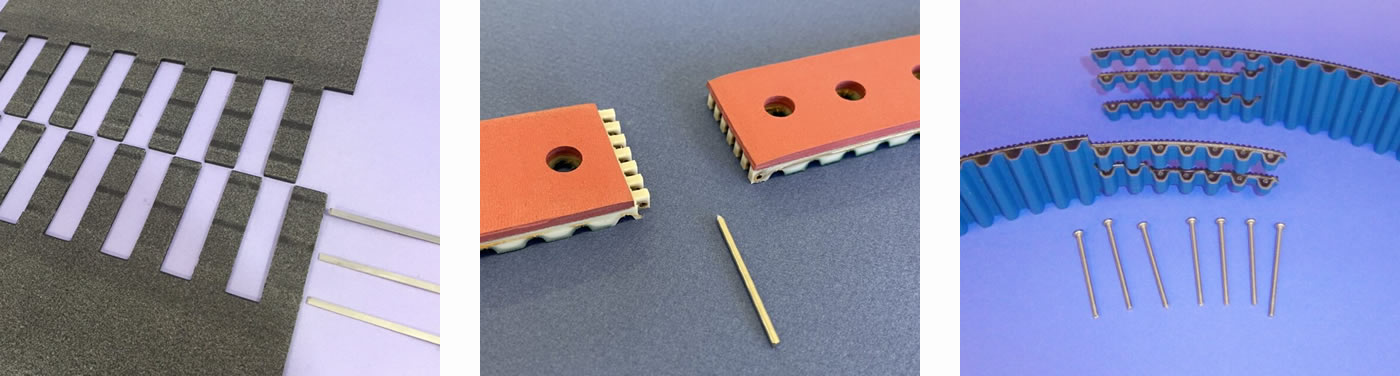

| ERO Joint® WT | ERO Joint® HP | ERO Joint® (standard) | |
|---|---|---|---|
| WT - Wide Timing | HP = Hinge Pin | Like the Pin Joint/Lock system | |
| Pitch | WT10 - WH | T10 - AT10 - H - T20 - AT20 - 8M - 14M | T10 - AT10 - 8M - 14M |
| Width | 150mm to 1828mm | 10 mm to 450mm | 16mm to 100mm |
| Permissible tensile force | 400N for 150mm width (customer data) | Like welded belts (1170N/25mm T10) (1871N / 25mm AT10) | Very low (300N / 25mm T10) (300N / 25mm AT10) |
| Principle | 3 flat pins | 1 hinge pin | 8 to 10 pins |
Montagem rápida e fácil
Graças a este novo sistema de fecho mecânico, as paragens de produção são optimizadas, reduzindo os tempos de manutenção.
- O diâmetro mínimo recomendado da polia é de 50 mm.
- A junta mecânica ERO Joint® WT é compatível com os raspadores de correia transportadora.
- Os sistemas de fixação mecânica ERO Joint® WT são soluções duradouras.
- A forma da ERO Joint® WT pode ser adaptada para aumentar a resistência mecânica.
- O ERO Joint® WT é a única solução de fixação mecânica para correias dentadas largas.
- As conexões ERO Joint® WT para correias largas são montadas em nossa oficina de produção, usando um procedimento patenteado, e fabricadas no comprimento desejado.
